MEMBRANE
시노펙스멤브레인은 고객사에게 원-스톱 서비스를 제공합니다.
High Performance
- 고성능의 멤브레인 (높은 기계적 강도와 투과성)
- 맞춤형 소재 및 제품 개발
(PVDF, PAN, PES, etc.)
- 맞춤형 소재 및 제품 개발
(PVDF, PAN, PES, etc.)
Eco Module Design
- 경제적인 모듈
- 고성능 모듈의 설계
- 사용자 편의성을 지향한 모듈 설계 (침지형, 가압식)
- 고성능 모듈의 설계
- 사용자 편의성을 지향한 모듈 설계 (침지형, 가압식)
Customized System
- 맞춤형 시스템 및 엔지니어링서비스
- 신속한 대응 서비스
- 현장 내 파일럿 평가 테스트
- 신속한 대응 서비스
- 현장 내 파일럿 평가 테스트

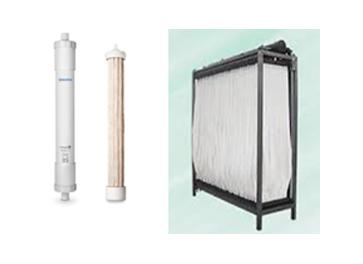

Membrio Series

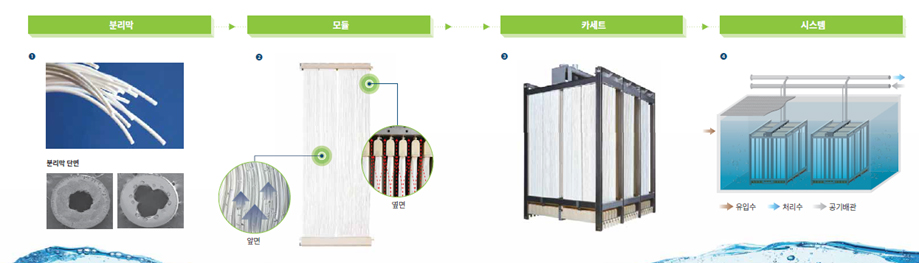

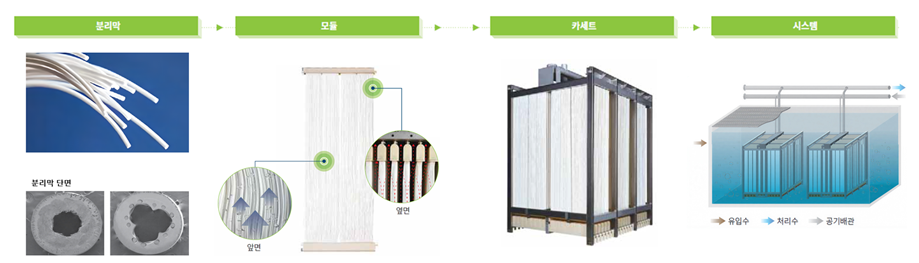

분리막
-

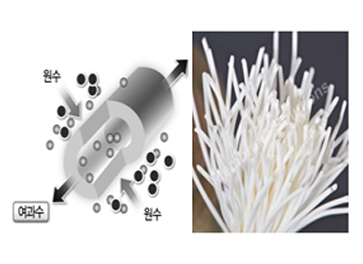

우수한 성능의 중공사막
- 0.03마이크로미터 공치공경을 통해 우수한 수질의 처리수 생산 및 내오염성 확보
- 내화학성이 높은 PVDF 소재와 고강도 지지체를 사용한 복합막 제품
- 국내 최첨단 시설에서 생산되어, 우수하고 균일한 품질의 중공사막
- 소재 : PVDF(Braid-reinforced)
- 외경/내경(mm) : 2.1,/0.8
- 공칭 공경(um) : 0.03
모듈
-
고효율 모듈
- 모듈 헤어 두께 최적 설계를 통해 공기 유로 최적화
- 공기 흐름을 원활하게 하여 에너지 효율을 극대화 시킨 에너지 절감형 제품
카세트
-
저 에너지 고집적 카세트
- 유로 설계 최적화를 통해 운전 압력 손실 최소화
- 효율적인 카세트 구성품 배치를 통한 분리막 집적도 향상
-
산기 효율 최적화한 에어레이터터
- 적은 공기량으로 거대 공기방울 생성, 극대화하여 유지관리비 절감감
- 낮은 공기 유량 공급에도 카세트 내 균일한 에어레이션 효과 발생
- 고집적인 막 모듈 배치상에서도 효과적인 물리적 세정과 안정적 운영 가능

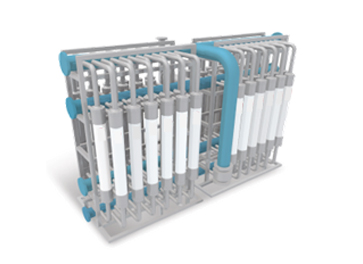

시스템
-
최적 공정시스템 구성
- 검증된 운전 시퀀스 및 제어로직을 통해 효율적이며 안정된 분리막 공정 운영영
- 자동 역세 및 세정 시스템을 통한 운영 편의성 확보
멤브레인 사양
| Item | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Main Application | Type | Sewage & Wastewater treatment (MBR) | Water treatment | |||||||
| Type | Supported Hollow Fiber | |||||||||
| Material | Header | ABS (Acrylonitrile butadiene styrene) | ||||||||
| Potting | PU (Polyurethane) | |||||||||
| Membrane Surface Area (m²) | 33.8 | 11.0 | 19.6 | 23.8 | 15.7 | 28.0 | 33.8 | |||
| Module Dimensions (mm) | Length | 845 | 852 | 852 | 852 | 852 | 852 | 852 | ||
| Width | 50 | 33 | 33 | 33 | 41 | 41 | 41 | |||
| Height | 2,156 | 1,110 | 1,820 | 2,150 | 1,110 | 1,820 | 2,150 | |||
| Weight (kg) | Dry | 15.8 | 7.3 | 11.3 | 13.0 | 8.5 | 12.6 | 14.5 | ||
| Wet | 21.5 | 11.5 | 15.5 | 17.6 | 14.2 | 17.3 | 19.7 | |||
| Operating Conditions | Max. Temp. (°C) | 40 | ||||||||
| pH Range (pH) | Operating: 5~9.5, Cleaning: 2.0~10.5 | |||||||||
| TMP Range (bar) | -0.5~0.5 | -0.8~0.8 | ||||||||
| Item | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. No. of Modules (ea) | 48 | 20 | 26 | 13 | 26 | 78 | 20 | 26 | 13 | 26 | 78 | ||
| Max. Membrane Area (m²) | 1,621.9 | 220.0 | 510.4 | 309.4 | 618.8 | 1,856.4 | 313.5 | 729.1 | 439.3 | 878.5 | 2,635.5 | ||
| Cassette Dimensions (mm) | Length | 2,110 | 1,200 | 1,752 | 950 | 1,752 | 2,140 | 1,200 | 1,752 | 950 | 1,752 | 2,140 | |
| Width | 1,745 | 1,000 | 740 | 750 | 740 | 1,752 | 1,000 | 740 | 750 | 740 | 1,752 | ||
| Height | 2,535 | 1,560 | 2,140 | 2,560 | 2,560 | 2,560 | 1,560 | 2,140 | 2,560 | 2,560 | 2,560 | ||
| Connection (ea) | Permeate | 6 inch x 1 | 2 inch x 1 | 3 inch x 2 | 3 Inch x 1 | 3 inch x 2 | 6 inch x 1 | 2 inch x 1 | 3 inch x 2 | 3 inch x 1 | 3 inch x 2 | 8 inch x 1 | |
| Air | 3 inch x 2 | 2 inch x 2 | 2 inch x 1 | 1.5 inch x 1 | 2 inch x 1 | 3 inch x 1 | 2 inch x 1 | 2 inch x 1 | 1.5 inch x 1 | 2 inch x 1 | 3 inch x 1 | ||
